製品情報

スライドゲートバルブ

種類・型式と主な特長

本製品は、スイング機構を有したシールダンパーです。
集塵機下部排出用及び高シール、耐摩耗性を必要とする箇所に最適です。
用途・目的別に合わせた以下の形式がございます。

  • 標準型
    • NPEが日本ではじめて開発したものです。[実 NO, 170454（1〜3）]
    • 粉体噛込防止機構、完全な粉体漏れ防止機構及びスムーズな開閉作動等の特長を有しています。
  • 高知型
    • 付着性粉体（汚泥等）等用として最適です。
    • グランド部固着防止構造、小面間の特長を有しています。
  • 弁傾斜型
    • 低リーク型のスライドゲートバルブです。
  • シール型
    • 弁シール機構付の特殊タイプです。

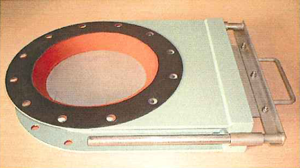

  • 簡易型
    • メンテナンス用、ローコスト、小面間等の特長を有しています。
    • 薄型で取付スペースの少ないプラントに最適です。
    • 粉漏れ防止のパッキンは、簡単に調整ができます。

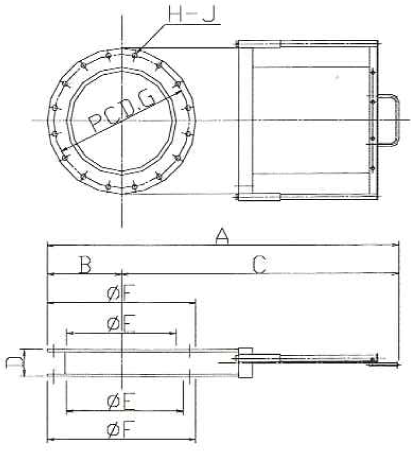

    簡易型の基本データ* クリックで開閉します
    簡易型の基本データ
    ▲画像を拡大する
    基本仕様
    単位：mm
    仕様主要寸法
    型式材質 ABCDEFGH-J
    ESK-8NM標準/SS400
    準標準/SUS304
    Std. /SS400
    Co-Std./SUS304    		75616059610020032028016-φ19
    ESK-10NM888.5192.569610025038534516-φ19
    ESK-12NM99121577610030043039016-φ19
    ESK-16NM1271270100110040054049516-φ19
    ESK-18NM1378.5302.5107610045060555516-φ19
    ESK-20NM1503.5327.5117610050065560516-φ19

    ※上記以外の使用も製作可能です。
    ※参考値です。詳しくはお問い合わせください。

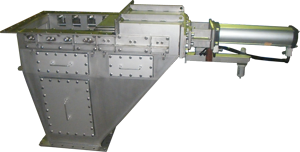

  • 特殊型
    • 洗浄水切換機構付、高温用等、種々の特殊仕様製品の開発設計・製作をいたします。

  • 駆動方式

    • 手動ハンドル型

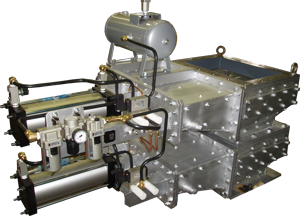

    • エアーシリンダー型

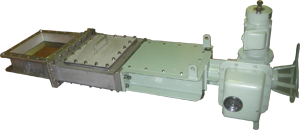

    • 電動シリンダー型
    • 電動バルブコントロール型
    • その他

スライドゲートバルブの基本データ [実 NO, 170454（1〜3）]

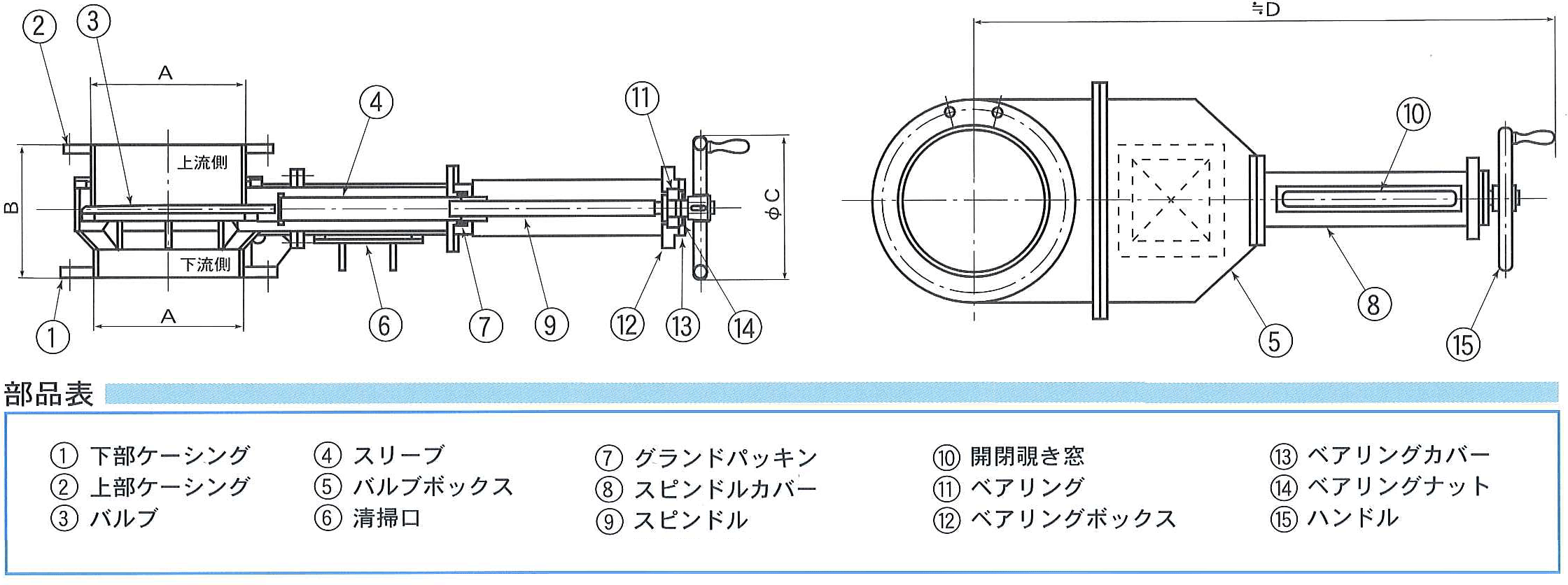

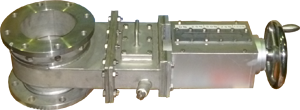

  • 標準型＝手動方式型* クリックで開閉します
    標準型＝手動方式型
    ▲画像を拡大する
    基本仕様
    単位：mm
    型式ABCD概算重量
    Kg
    SK-4M100A20016059040
    SK-6M150A20020073060
    SK-8M200A20025089080
    SK-10M250A2502501000100
    SK-12M300A2503151180120
    SK-14M350A3003151325140
    SK-16M400A3003551455160
    SK-18M450A3503551645180
    SK-20M500A4005001745200
    SK-22M550A4005001925220
    SK-24M600A4005002100240

    ※参考値です。詳しくはお問い合わせください。

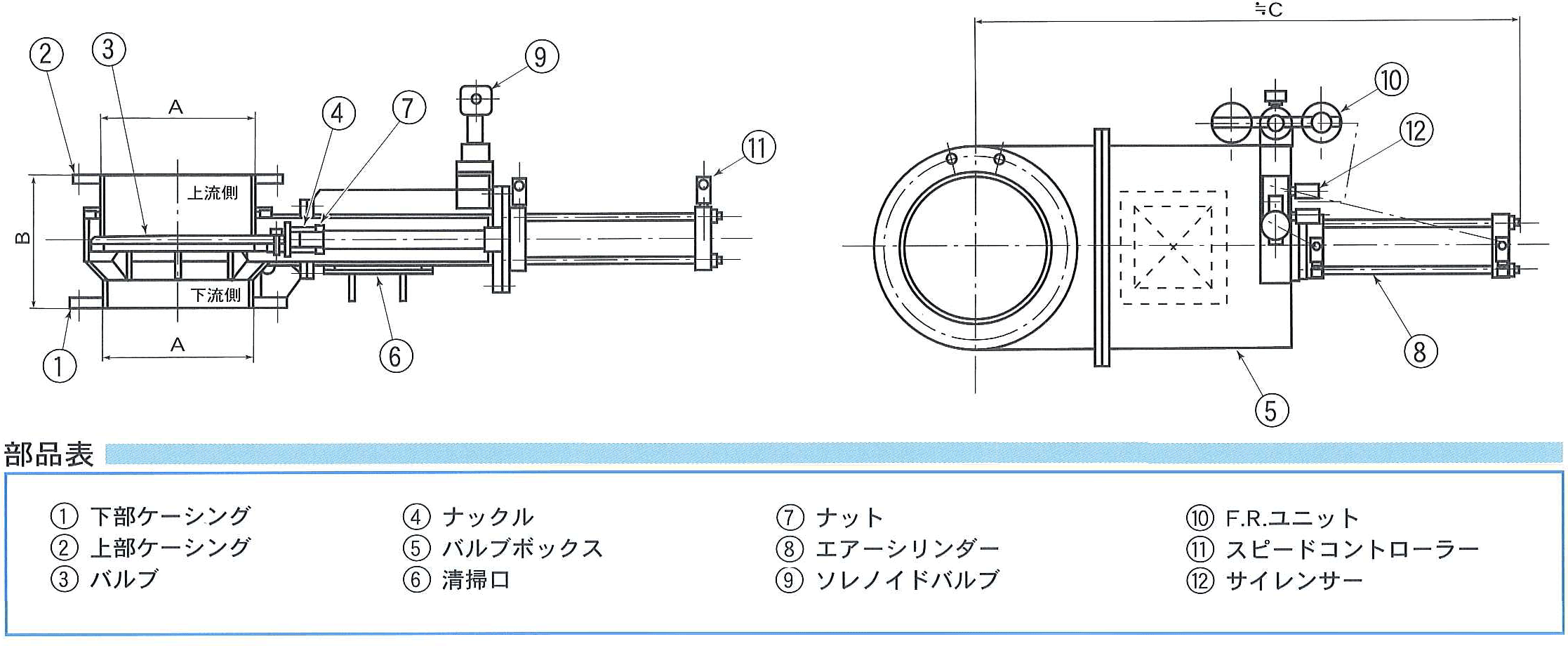

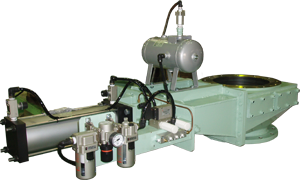

  • 標準型＝エアシリンダー駆動方式型* クリックで開閉します
    標準型＝エアシリンダー駆動方式型
    ▲画像を拡大する
    基本仕様
    単位：mm
    型式ABCエアーシリンダー径概算重量
    Kg
    SK-4A100A2005656350
    SK-6A150A2006958070
    SK-8A200A20085010090
    SK-10A250A250975100110
    SK-12A300A2501105100130
    SK-14A350A3001235125150
    SK-16A400A3001355125170
    SK-18A450A3501510140190
    SK-20A500A4001635140210
    SK-22A550A4001790160230
    SK-24A600A4001920160250

    ※参考値です。詳しくはお問い合わせください。
